НОМЕНКЛАТУРА ТА
КЛАСИФІКАЦІЯ ДВЕРНИХ ПРОФІЛІВ
Продукція
/
Дверні профілі
/
Номенклатура
/
ПРОФІЛЬ КОРОБА ПІДСИСТЕМИ НЕБРАСКА
  • Контурів ущільнення: 1…2
  • Товщини: 1.2, 1.5 мм
  • Ширина дна: 50…80 мм
  • Висота полиць: 20/50 мм
  • Ширина чверті: 16, 18 мм
  • Розмір загинів: 6 мм
ПРОФІЛЬ КОРОБА ПІДСИСТЕМИ НЕБРАСКА
Найбільш примітивний профіль. Підходить для виготовлення господарських дверей із дуже легкими стулками. Не підлягає утепленню. У ролі стулки зазвичай виступає С-подібний профіль.
ПРОФІЛЬ КОРОБА ПІДСИСТЕМИ АЙДАХО
  • Контурів ущільнення: 2
  • Товщини: 0.8, 1.0, 1.2 мм
  • Ширина дна: 57…87 мм
  • Высота короба: 35, 40 мм
  • Ширина чверті: 50, 60, 70 мм
ПРОФІЛЬ КОРОБА ПІДСИСТЕМИ АЙДАХО
Знаходиться у процесі розробки. Передбачається як заміна звареної труби у найбільш бюджетних конструкціях. Фальцевий замок забезпечить надійне замикання профілю, а відсутність зварного шва – рухливість профілю при складанні конструкції, проте не меншу міцність в експлуатації, ніж у зварної труби. При цьому забезпечує наявність вибраної чверті та двох контурів ущільнення.

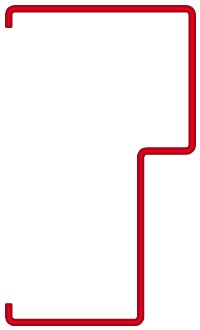

ПРОФІЛЬ КОРОБА ПІДСИСТЕМИ ЮТА
  • Контурів ущільнення: 2
  • Товщини: 1.0, 1.2, 1.5, 1.8, 2.0 мм
  • Ширина дна: 60…140 мм
  • Висота полиць: 45, 50, 55, 60, 65 мм
  • Ширина чверті: 40…100 мм
  • Розмір загинів: 6…16 мм
ПРОФІЛЬ КОРОБА ПІДСИСТЕМИ ЮТА
Найбільш універсальна та найпопулярніша підсистема. Можливість гнучко змінювати практично всі розміри у широкому діапазоні. Понад 50 позицій, що постійно виробляються. Зручний при утепленні. Сумісний з усіма видами стулок та вкладишів. Базовий профіль для виготовлення протипожежних дверей.

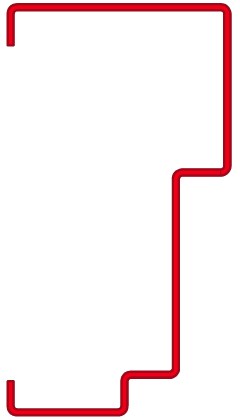

ПРОФІЛЬ КОРОБА ПІДСИСТЕМИ МІСИСИПІ
  • Контурів ущільнення: 3
  • Товщини: 1.5, 1.8 мм
  • Ширина дна: 100…120 мм
  • Висота полиць: 55, 65 мм
  • Ширина чверті: 60…70 мм
  • Розмір загинів: 10…12 мм
ПРОФІЛЬ КОРОБА ПІДСИСТЕМИ МІСИСИПІ
Найбільш складна підсистема, що забезпечує 3 контури ущільнення. Асортимент обмежений трьома базовими типорозмірами коробів із відповідними їм стулковими профілями. Сумісний з усіма видами вкладишів. Призначений для виготовлення дорогих високоякісних конструкцій. Здатний нести важкі стулки.
С-ПОДІБНИЙ УНІВЕРСАЛЬНИЙ ПРОФІЛЬ
  • Товщини: 0.8, 1.0, 1.2, 1.5, 1.8, 2.0 мм
  • Ширина дна: 20…250 мм
  • Висота полиць: 25…80 мм
  • Розмір загинів: 6…18 мм
С-ПОДІБНИЙ УНІВЕРСАЛЬНИЙ ПРОФІЛЬ
Використовується в ролі стулки, а також у ролі гладкого порогу у поєднанні з коробом будь-якого типу.
С-ПОДІБНИЙ СТУЛКОВИЙ ПРОФІЛЬ
  • Товщини: 0.8, 1.0, 1.2, 1.5, 1.8, 2.0 мм
  • Ширина дна: 42…100 мм
  • Висота полиць: 25…80 мм
  • Розмір загинів: 6…18 мм
С-ПОДІБНИЙ СТУЛКОВИЙ ПРОФІЛЬ
Використовується в ролі стулки з пазом під планку замка для зменшення зазору між коробом і полотном.
Z-ПОДІБНИЙ СТУЛКОВИЙ ПРОФІЛЬ ПІДСИСТЕМИ ЮТА
  • Товщини: 1.2, 1.5, 1.8, 2.0 мм
  • Ширина дна: 42…100 мм
  • Висота полиць: 6…42 мм
Z-ПОДІБНИЙ СТУЛКОВИЙ ПРОФІЛЬ ПІДСИСТЕМИ ЮТА
Використовується в ролі стулки з пазом під планку замка для зменшення зазору між коробом і полотном. Найбільш популярний стулковий профіль
Z-ПОДІБНИЙ СТУЛКОВИЙ ПРОФІЛЬ ПІДСИСТЕМИ МІСИСИПІ
  • Товщини: 1.2, 1.5, 1.8 мм
  • Ширина дна: 60, 70 мм
  • Висота полиць: 6…42 мм
Z-ПОДІБНИЙ СТУЛКОВИЙ ПРОФІЛЬ ПІДСИСТЕМИ МІСИСИПІ
Використовується в ролі стулки з пазом під планку замка для зменшення зазору між коробом і полотном. Найбільш популярний стулковий профіль

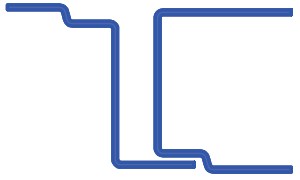

ШТУЛЬП-ПАРА Z+П
  • Товщини: 1.5, 1.8 мм
  • Ширина дна: 30…100 мм
  • Висота полиць: 30…60 мм
ШТУЛЬП-ПАРА Z+П
Профілі використовуються для створення штульпового примикання в зоні контакту стулок двостулкових дверей.

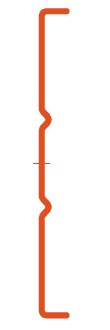

П-ПОДІБНИЙ ВКЛАДИШ СТУЛКИ
П-ПОДІБНИЙ ВКЛАДИШ СТУЛКИ
Використовується як заглушка задньої сторони профілю коробу. Сумісний з коробами підсистем ЮТА та МІСІСІПІ. Гофри збільшують міцність при кріпленні короба в пройомі. Приварюється зсередини загинів крапками з кроком 100-200 мм. Короб з вкладишем поводиться стабільніше, впевненіше несе навантаження від стулки, не деформується при транспортуванні, надійно утримує утеплювач усередині короба. Може використовуватися разом із профілем кріплення лиштви. Доступний у всьому спектрі товщин 0.8…2.0 мм. Встановлюється в поріг, коли стійова та поперечина закриті Z-подібним вкладишем.

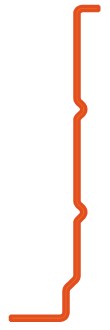

Z-ПОДІБНИЙ ВКЛАДИШ КОРОБА
Z-ПОДІБНИЙ ВКЛАДИШ КОРОБА
Використовується як заглушка задньої сторони профілю коробу. Сумісний з коробами підсистем ЮТА та МІСІСІПІ. Має відгин назовні отвору для кріплення до нього лиштви МДФ до встановлення дверей. Увага! Демонтаж лиштви після встановлення дверей буде неможливим! Гофри збільшують міцність при кріпленні короба у пройомі. Приварюється зсередини загинів і по лицьовій поверхні конструкції крапками з кроком 100-200 мм. Короб з вкладишем поводиться стабільніше, впевненіше несе навантаження від стулки, не деформується при транспортуванні, надійно утримує утеплювач всередині короба. Доступний у всьому спектрі товщин 0.8…2.0 мм. Установка в поріг неприпустима, туди слід встановлювати П-подібний вкладиш.
П-ПОДІБНИЙ УНІВЕРСАЛЬНИЙ ПРОФІЛЬ
  • Товщини: 0.8, 1.0, 1.2, 1.5, 1.8, 2.0 мм
  • Ширина дна: 14…250 мм
  • Висота полиць: 6..85 мм
П-ПОДІБНИЙ УНІВЕРСАЛЬНИЙ ПРОФІЛЬ
Використовується в ролі стулки та/або елементу жорсткості полотна (перемички). Можливе виготовлення накладки на поріг.
Z-ПОДІБНИЙ УНІВЕРСАЛЬНИЙ ПРОФІЛЬ
  • Товщини: 0.8, 1.0, 1.2, 1.5, 1.8, 2.0 мм
  • Ширина дна: 20…250 мм
  • Висота полиць: 6…42 мм
Z-ПОДІБНИЙ УНІВЕРСАЛЬНИЙ ПРОФІЛЬ
Використовується в ролі стулки та/або елементу жорсткості полотна (перемички).
ПРОФІЛЬ КРІПЛЕННЯ ЛИШТВИ
ПРОФІЛЬ КРІПЛЕННЯ ЛИШТВИ
Застосовується лише у комбінації з П-подібним вкладишем. Допустимо використовувати даний профіль відрізками по 100-120 мм у 2-3 місцях на кожен відрізок лиштви.
ПРОФІЛІ ЛИШТВИ
ПРОФІЛІ ЛИШТВИ
Можуть бути використані з усіма видами коробів. Корисний як у випадку, коли конструкція не забезпечується зовнішньою накладкою МДФ, так і у разі, коли необхідна широка основа для кріплення масивної лиштви на нерівній стіні.
